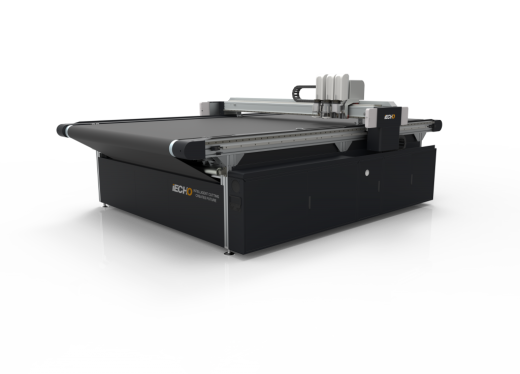

.png "Лидер среди однослойных планшетных раскройщиков IECHO TK4S")
IECHO TK4S
TK4S имеет прочный алюминиевый стол модульной конструкции. Это очень удобно, так как машина поставляется в разобранном состоянии, и ее не сложно пронести и установить в производственном помещении, даже не оснащенном широким дверным проемом.
Модель оснащена тремя модулями, что позволяет одновременно установить 3 инструмента, которые последовательно смогут работать в одном задании. В базовую комплектацию входит несколько видов ножей: осциллирующий, статический, дисковый, фрезеровочный. Благодаря удобной модульной конструкции, заменять требуемые инструменты легко и быстро.
Плоттеры могут быть оборудованы системой Vision Cut, которая позволяет автоматически определять контур изображения и создавать файл резки. И системой HD Projection System, которая проецирует контуры кроя на поверхности заготовки. Также, в устройства могут быть внедрены следующие дополнительные модули: Punch and Notch модуль, позволяющий с большой скоростью и точностью пробивать круглые отверстия различных диаметров и делать V-образные и l-образные надсечки. Нестинг - дополнительный программный модуль, который позволяет автоматически разложить лекала на материале.
Особенности:
.png "AKI") |
 |
| Быстрая и точная настройка глубины реза |

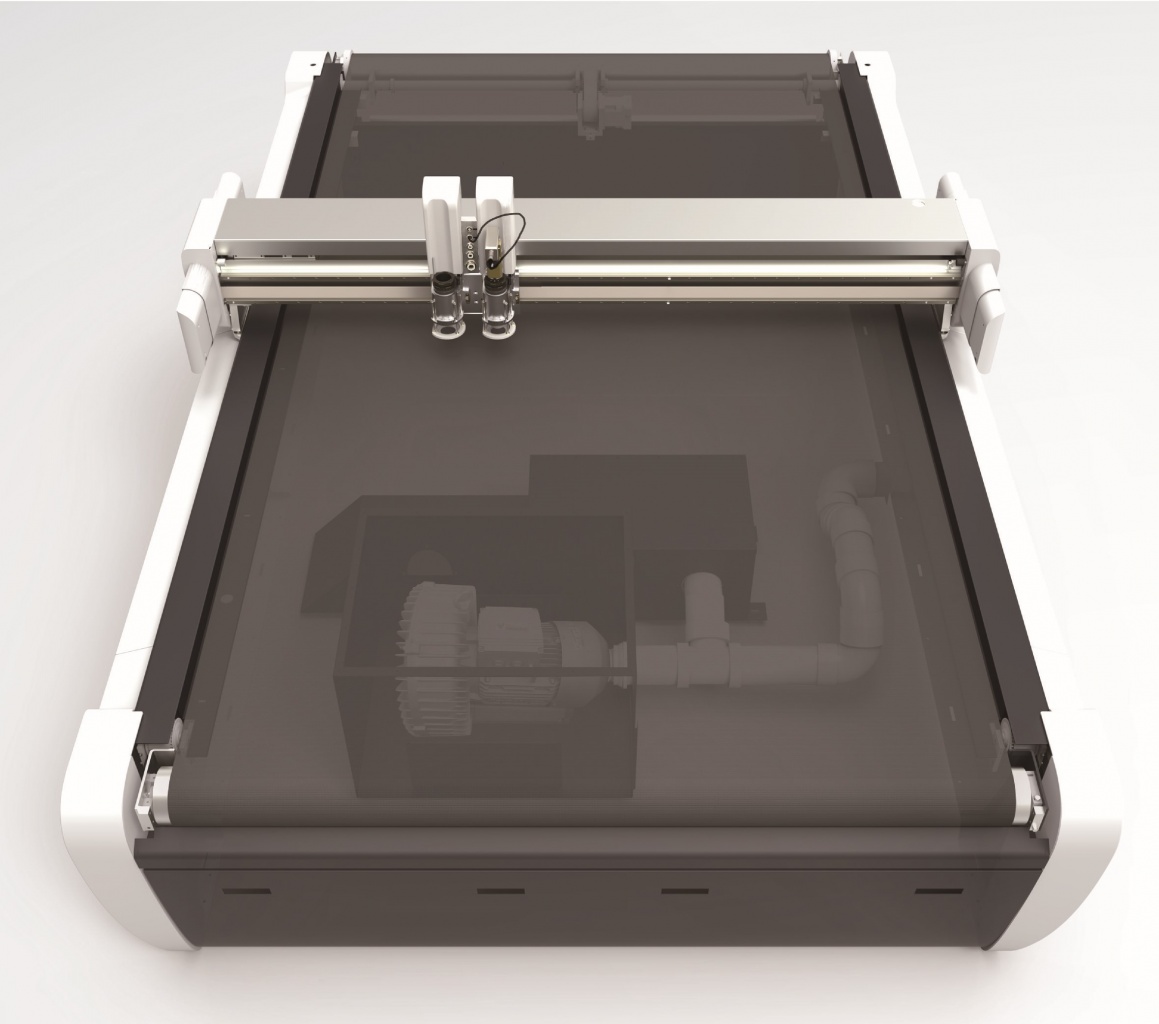

Вакуумный насос размещен в коробке, изготовленной из звукоизолирующих материалов, снижая уровень шума на 70%, тем самым обеспечивая комфортную рабочую среду |
|
|
|
Конвейерная система позволяет вырезать и собирать материалы автоматически, увеличивая производительность |
Вся электроника оборудования удобно размещена сбоку в специальном отсеке. Его можно легко открыть и выполнить профилактические работы |

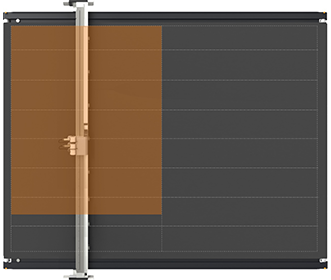

.png "Многозонный вакуумный стол IECHO")
|
 |
|
TK4S в автоматическом режиме включает нужную вакуумную зону. Если резка происходит только на одной стороне плоттера, вакуум второй автоматически выключается |

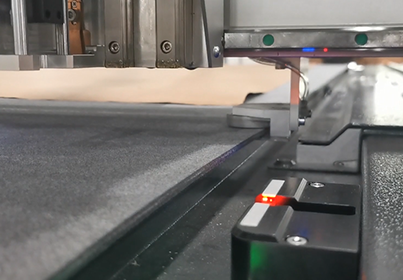

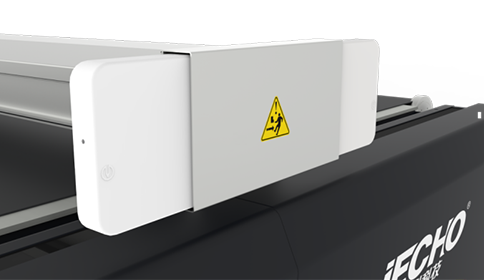

Улучшенная система безопасности при работе оператора. Если какой-либо предмет попадает в режущую зону, задание ставится на паузу |
-
В конфигурацию TK4S внедрены линейные направляющие японского производителя THK.
|

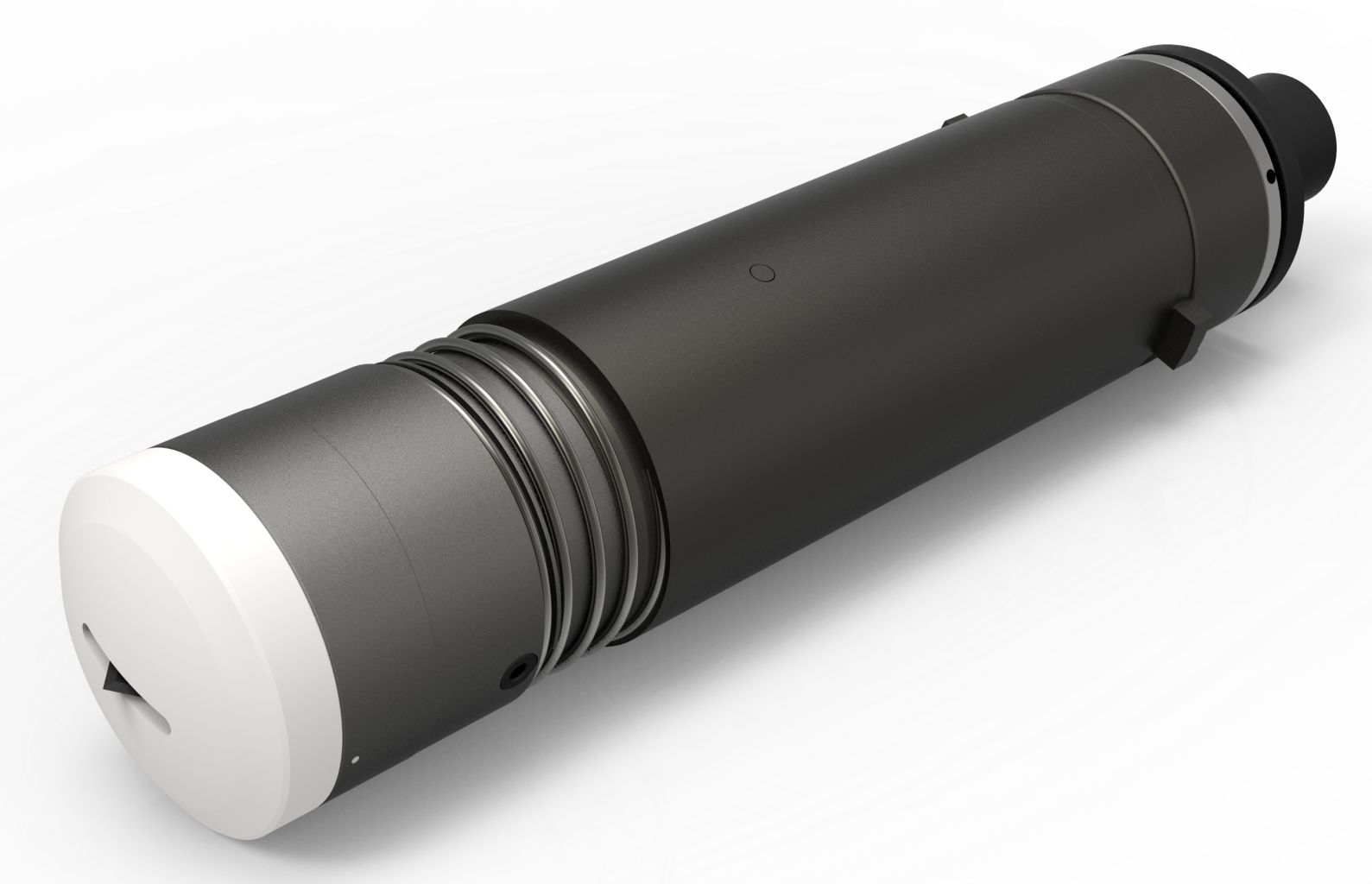

Универсальный тангенциальный режущий инструмент UСT |
|
Универсальный режущий инструмент предназначен для сквозной резки материалов толщиной до 5 мм. В сравнении с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, т. к. обеспечивает самую высокую скорость резки и низкие затраты на техническое обслуживание. Защитная гильза, оснащенная пружиной, дает возможность осуществлять резку с очень высокой точностью. Имеет три типа держателей для разных лезвий. |

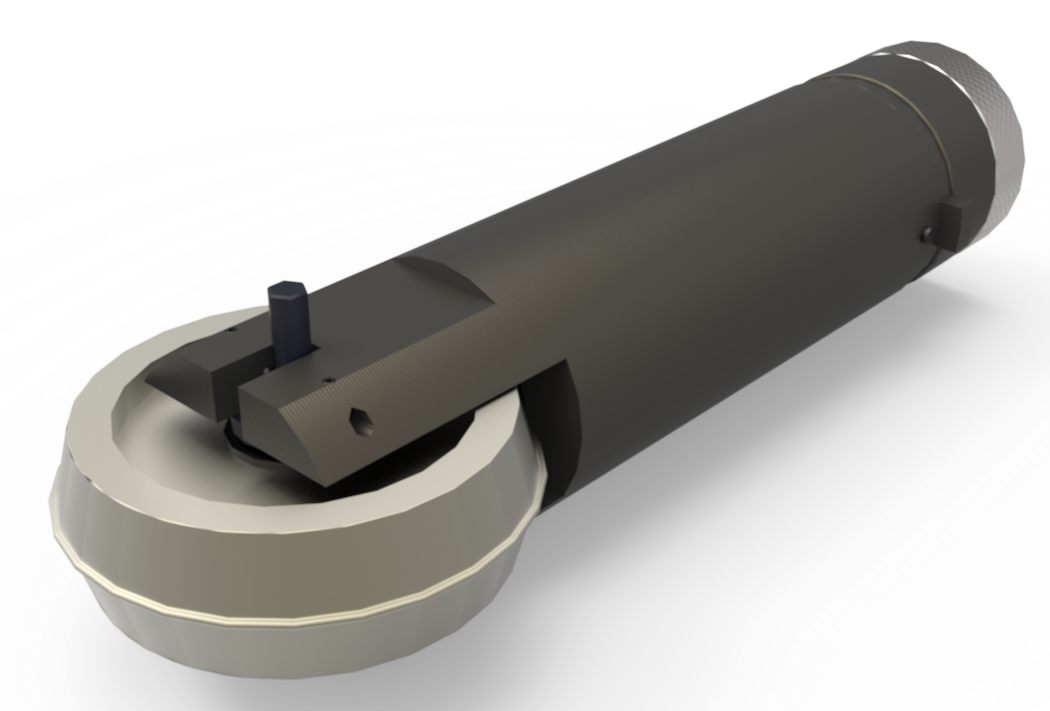

| Биговальный инструмент СТТ |
|
Биговальный инструмент используется для создания складок на гофрированных и аналогичных материалах в местах будущих сгибов. Предназначен для картона, тонких гибких пластиков и других, легко продавливающихся материалов. Инструмент может осуществлять биговку гофрированного материала вдоль или поперек его структуры без каких-либо повреждений его поверхности. |

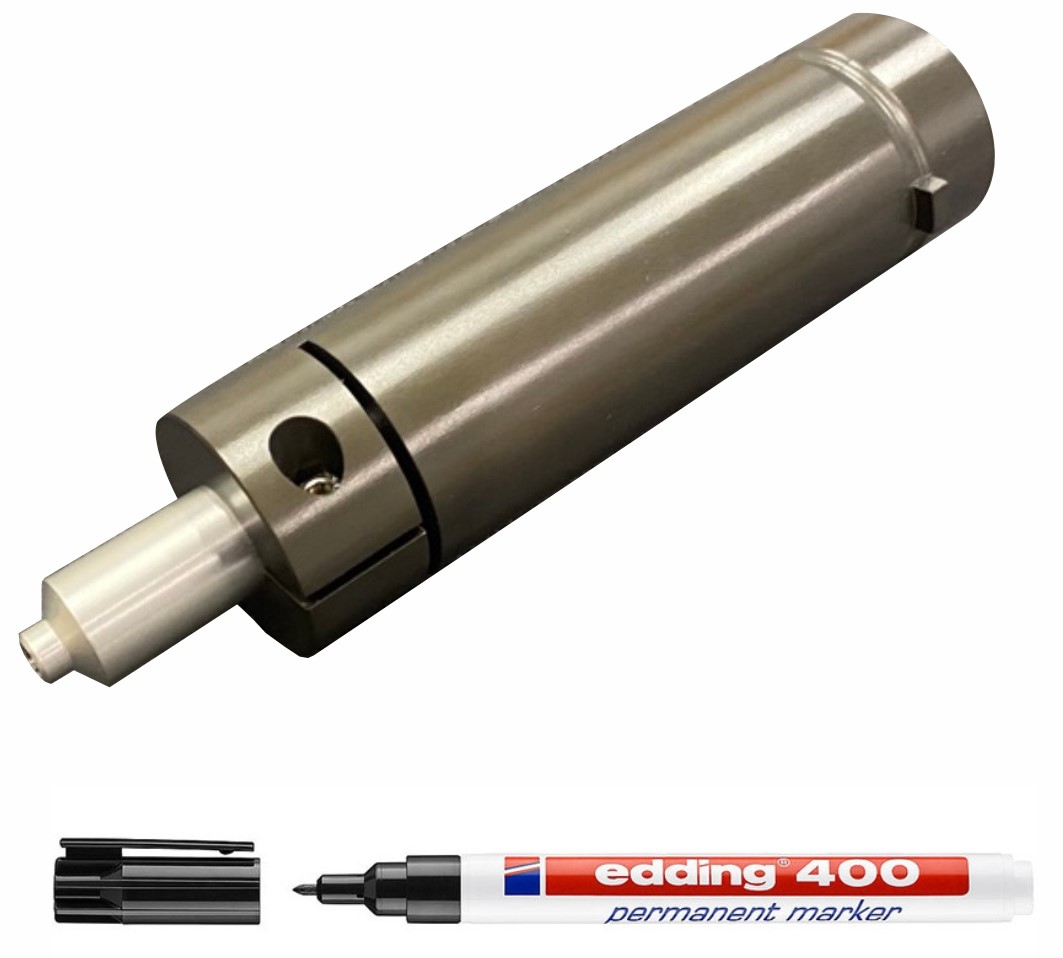

| Инструмент для маркировки UDT и PEN |
|
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета. Для инструмента PEN нужен отдельный модуль. |
|

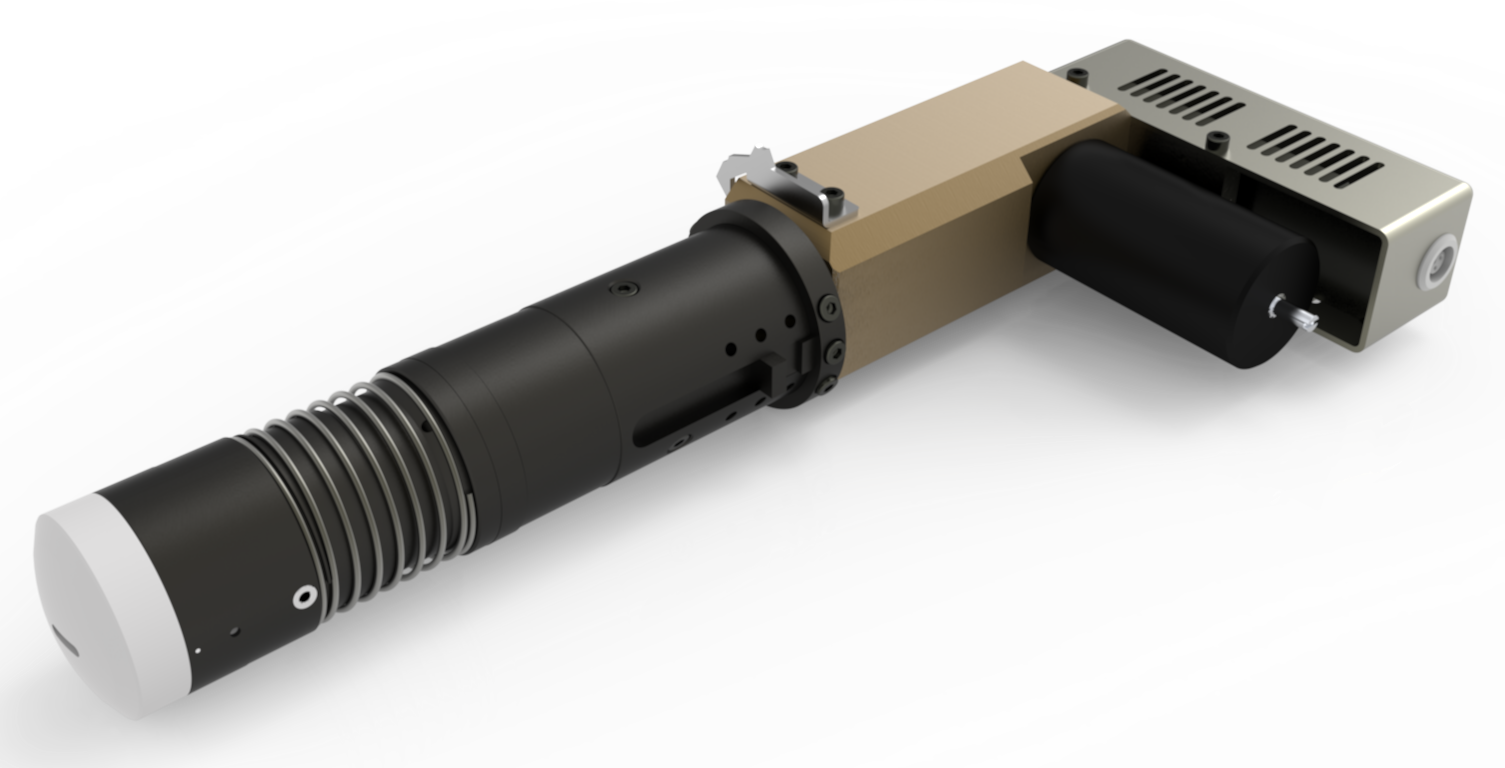

Электрический осциллирующий инструмент EOT |
|
Подходит для резки мягких и жестких материалов, в том числе и резины, ПВХ, композитных панелей, полимеров, пластиков. Работает от электропривода. Ход ножа 1 мм и частота колебаний 18 000 в минуту. Для ЕОТ предусмотрены лезвия нескольких видов. |

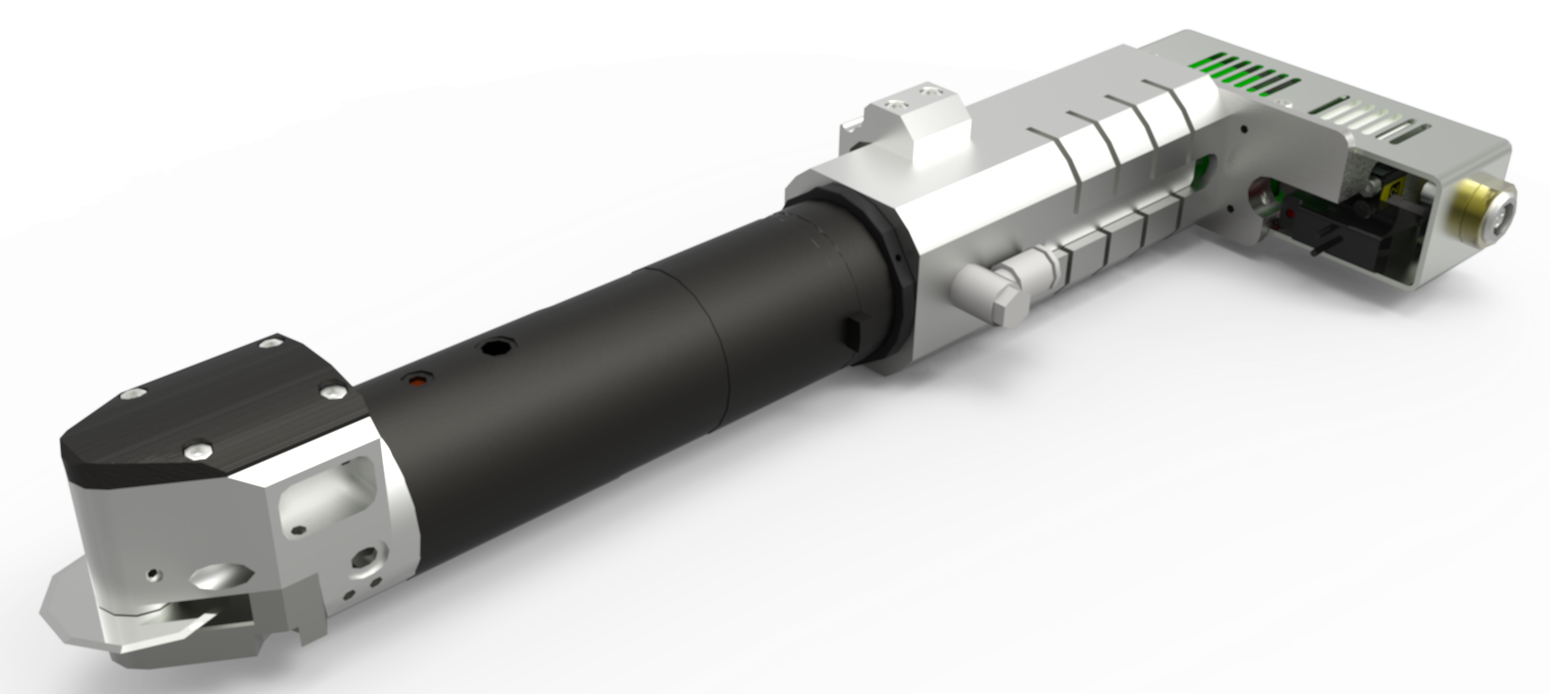

| Ротационный инструмент PRT |
|
Его 10-гранный вращающийся нож с электроприводом может обрабатывать материалы с низкой температурой плавления. Сжатый воздух защищает инструмент от остаточных волокон и других отходов. Идеально подходит для резки технических тканей, препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна. |

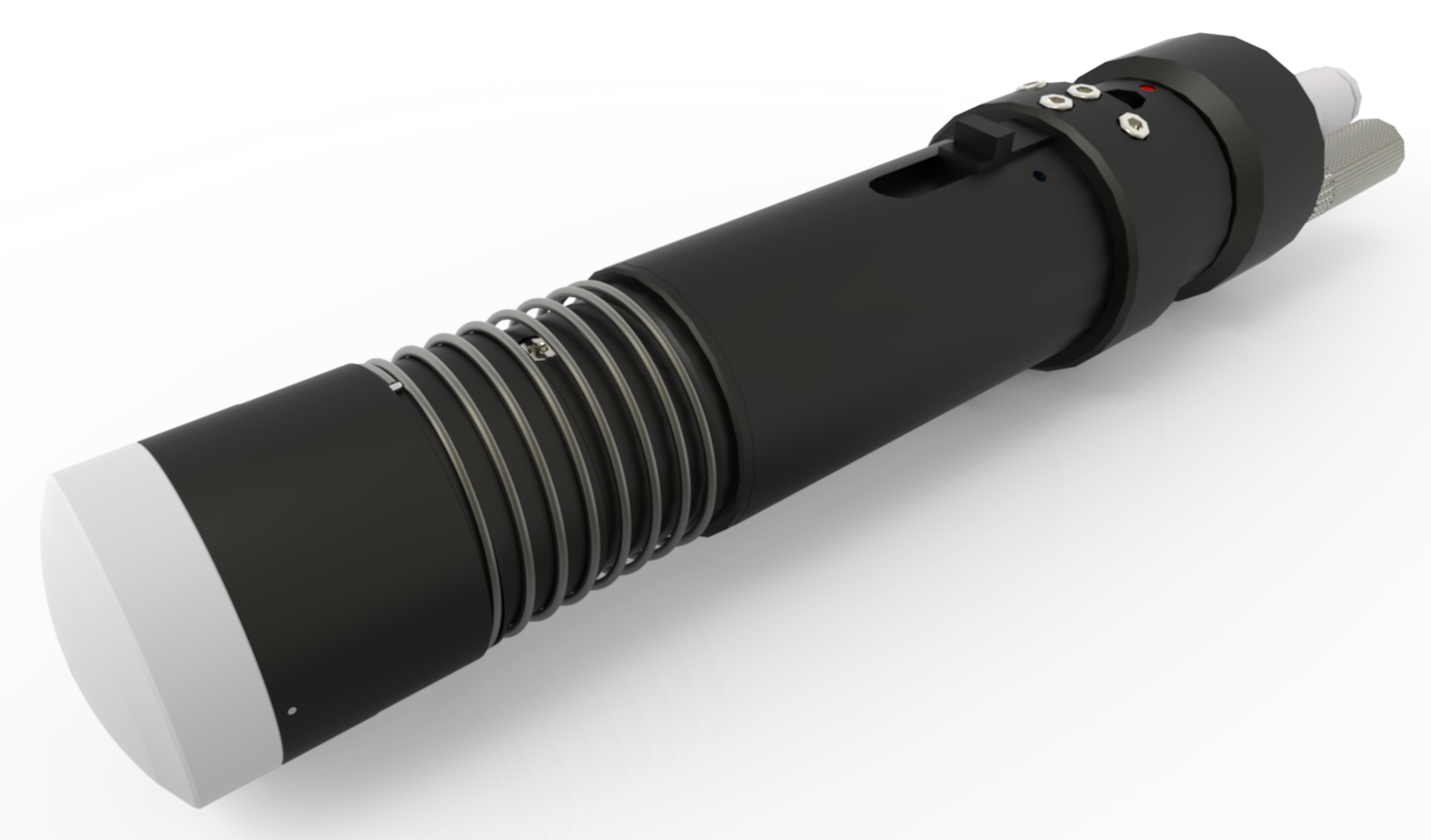

| Пневматический осциллирующий нож POT |
|
Имеет большую амплитуду колебания ножа в вертикальной плоскости и большее усилие, что позволяет обрабатывать более твердые материалы толщиной до 60 мм. |

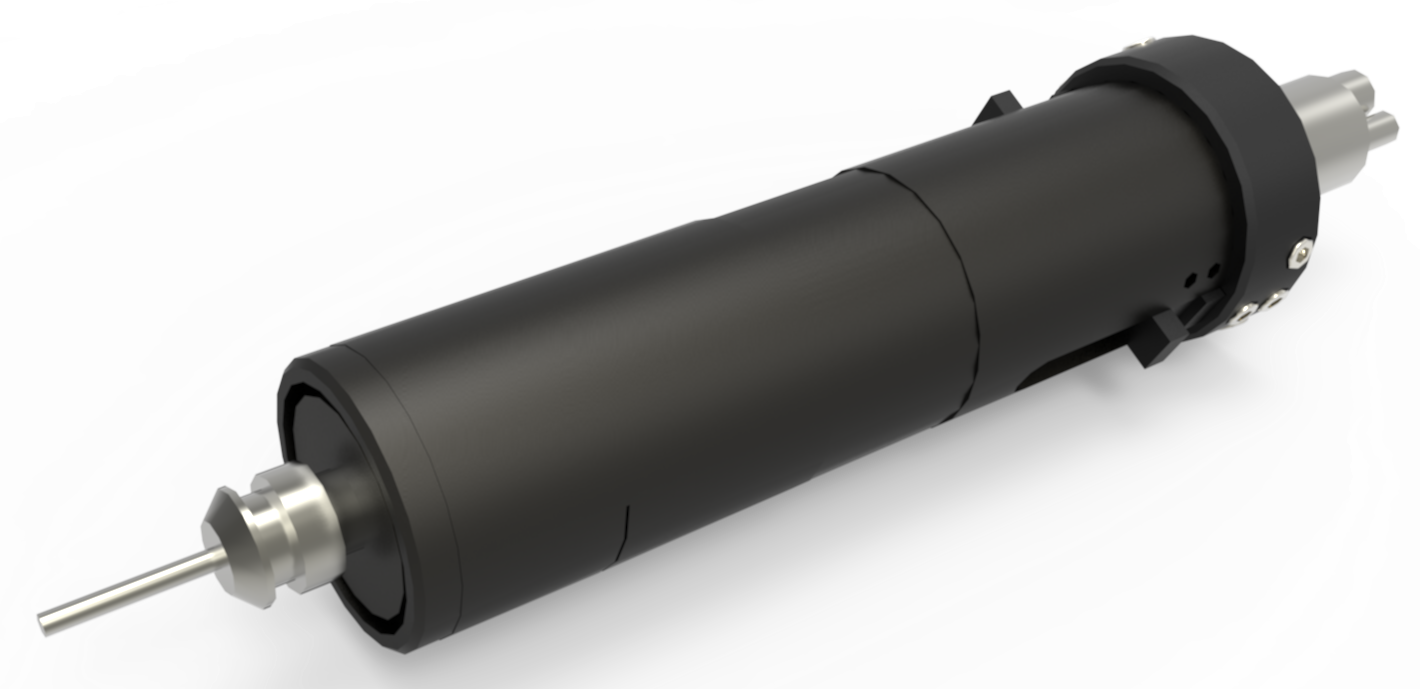

| Высокоскоростной фрезерный инструмент RZ |
|
Высокоскоростной фрезерный инструмент с частотой вращения шпинделя более 60 000 оборотов в минуту с мощностью 350 Вт применяется для резки и гравировки материалов различной твердости. Он оснащен мощным пылесосом, который позволяет эффективно очищать обрабатываемую поверхность, что сводит к минимуму запыление помещения, а система воздушного охлаждения продлевает срок службы шпинделя и лопастей. |

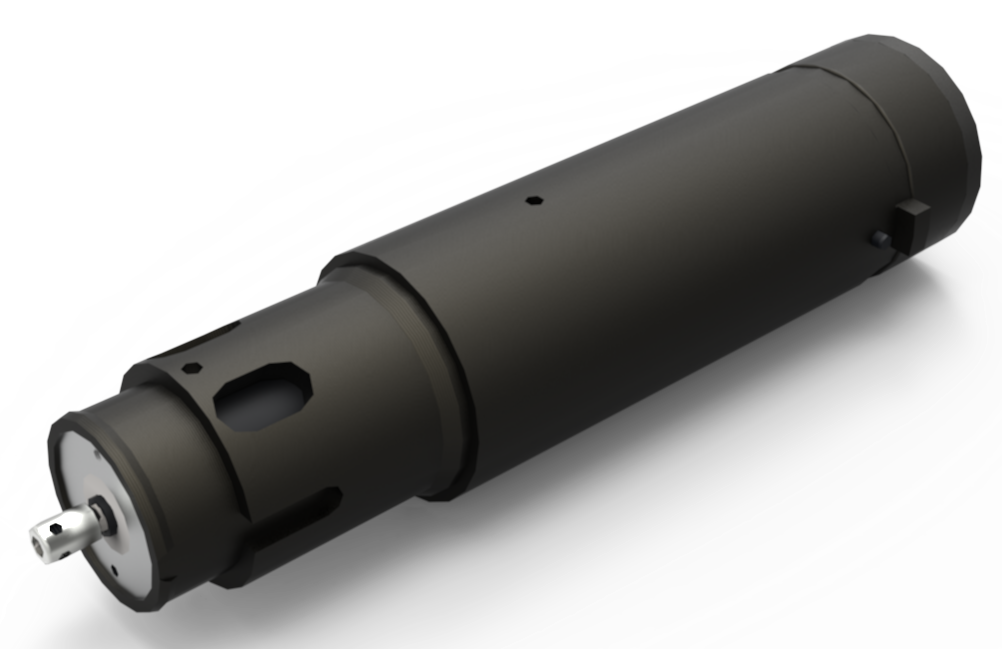

| Инструмент KissCutTool |
|
Отлично справится с надсечкой и резкой тонких материалов - пленки, фольги, бумаги, наклеек и пр. Он может с большой скоростью резать материал с точной настройкой глубины реза, точно разрезая верхний слой, не повреждая нижний. |

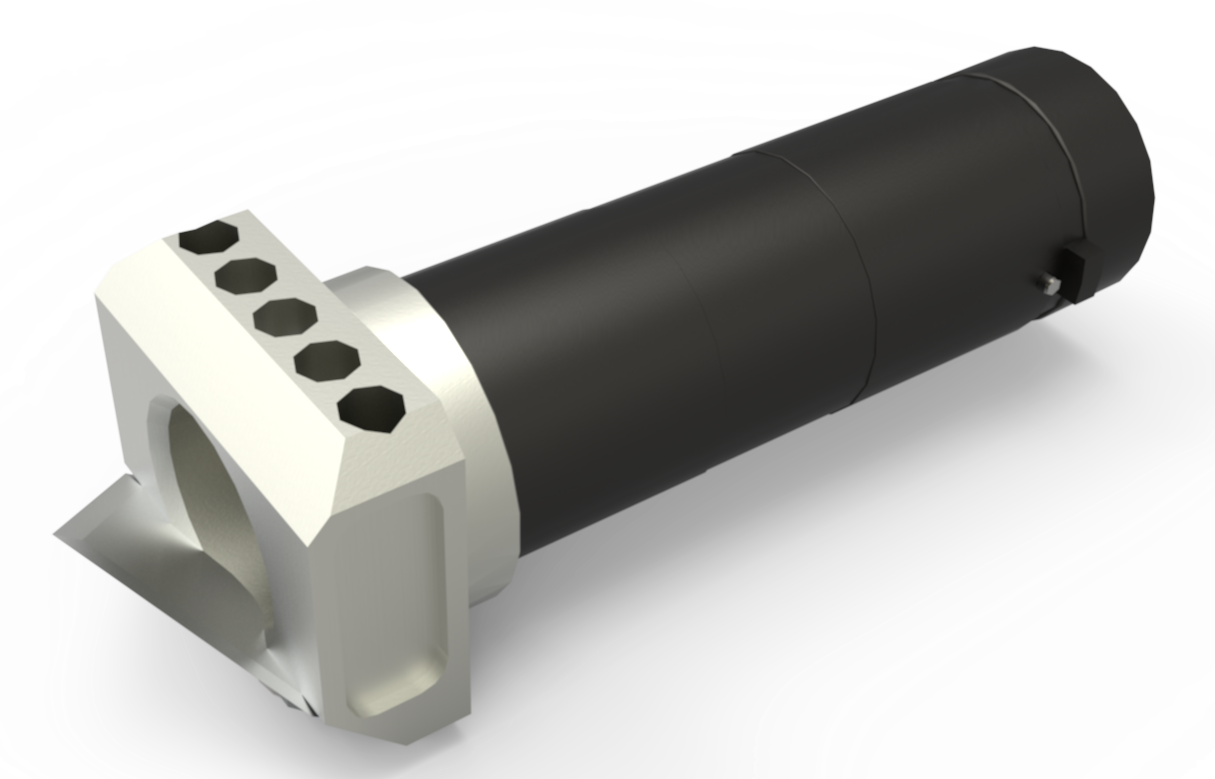

| Инструмент V-CUT |
|
Инструмент для резки под углом, применяемый, например, для изготовления сложных конструкций из пеноматериалов и сотового картона. Нож этого инструмента может быть установлен под углом от 0 до 45 градусов. |
Ассортимент материалов:
Спектр материалов, с которыми можно работать на раскройщике, огромен: бумага, гофрокартон, синтетические пленки (ПЭ, ПП, ПВХ), резина, мех, ковролин, подкладочные и нетканые материалы, сотовый поликарбонат, картон, акрил, пластик, ткани, кожа, кожзам и т. п.
IECHO TK4S оптимально подойдет для производства в различных направлениях:
Обтяжка для мебели, элементы декора;
Текстиль, одежда;
Сумки и обувь из кожи и кожзама;
Чехлы для автомобильных сидений и д.р
Характеристики:
|
Вакуумная помпа |
1-2 шт. 7,5 КВт |
2-3 шт. 7,5 КВт |
3-4 шт. 7,5 КВт |
|
Балка |
Одна балка |
Возможен выбор: одна или две балки |
|
|
Скорость |
1500 мм/с |
||
|
Точность реза |
0.1 мм |
||
|
Толщина материала |
50 мм |
||
|
Форматы данных |
DXF, HPGL |
||
|
Интерфейс |
USB |
||
|
Фиксация материала |
Вакуумная система |
||
|
Напряжение питания |
2200В/50Гц, 380В/50Гц |
||
|
Окружающая среда |
Температура 0℃-40℃ Влажность 20-80 |
||
|
Длина→ Ширина↓ |
2500 мм |
3500 мм |
5500 мм |
|
1600 мм |
TK4S-2516 Зона резки 2500 мм x 1600 мм Габариты 3340 мм x 2447 мм Вес 1400 кг |
TK4S-3516 Зона резки 3500 мм x 1600 мм Габариты 4340 мм x 2447 мм
Вес 1900 кг |
TK4S-5516 Зона резки 5500 мм x 1600 мм Габариты 6340 мм x 2447 мм
Вес 2500 кг |
|
2100 мм |
TK4S-2521 Зона резки 2500 мм x 2100 мм Габариты 3340 мм x 3000 мм Вес 1500 кг |
TK4S-3521 Зона резки 3500 мм x 2100 мм Габариты 4340 мм x 3000 мм
Вес 2100 кг |
TK4S-5521 Зона резки 5500 мм x 2100 мм Габариты 6340 мм x 3000 мм
Вес 2800 кг |
|
3200 мм |
TK4S-2532 Зона резки 2500 мм x 3200 мм Габариты 3340 мм x 4100 мм
Вес 1800 кг |
TK4S-3532 Зона резки 3500 мм x 3200 мм Габариты 4340 мм x 4100 мм
Вес 2200 кг |
TK4S-5532 Зона резки 5500 мм x 3200 мм Габариты 6340 мм x 4100 мм Вес 3100 кг |
Высота станка - 1273 мм.
На основе стандартного размера TK4S можно настроить в соответствии с персональными требованиями заказчика.
