Вместо традиционных приводов с шестернями и ремнями, машина оснащена современными линейными двигателями, которые не только значительно повышают скорость работы, но и обеспечивают в 10 раз более высокую точность! Существенно снижен уровень шума при работе устройства. В новинке используется вакуумный насос мощностью 15 кВт для надежного удержания материала при повышенной скорости работы. Максимальная скорость IECHO SK2 может достигать 2 м/с, а ускорение - 2G.
Размер рабочего стола: 2500 х 3200 мм; 3500 х 2700 мм; 3500 х 3521 мм; 2500 х 1600 мм. Точность резки и точность позиционирования: ≤0.1мм. Плоттер оснащен тремя модулями для инструментальных вставок. Они позволяют работать с различными видами ножей: осциллирующими, статическими, дисковыми, и с фрезами.
Особенности:
-
Высокая точность: Система линейных двигателей исключает механические ошибки традиционных приводов, тем самым значительно повышая точность резки;
-
Высокая скорость: присущая линейным двигателям высокая скорость минимизирует потери времени на ускорение и замедление, тем самым увеличивая общую скорость резки, которая может достигать 2 м/с;
-
Снижение уровня шума: на направляющих используется специальная магнитная планка (без механического контакта). Это значительно снижает шум при работе оборудования;
-
Повышение эффективности из-за отсутствия механического трения;
-
Высокая скорость отклика: Новый режим привода улучшает динамические характеристики всех систем управления с замкнутым контуром, тем самым повышая скорость отклика.
Преимущества:
-
Интеллектуальная регулировка глубины реза: в процессе работы глубину реза инструмента можно регулировать в режиме реального времени, чтобы обеспечить равномерный перепад между столом и инструментом;
-
Точность автоматической инициализации ножа <0,2 мм (эффективность увеличена на 30%);
-
Точность резки и точность позиционирования: ≤0.1мм;

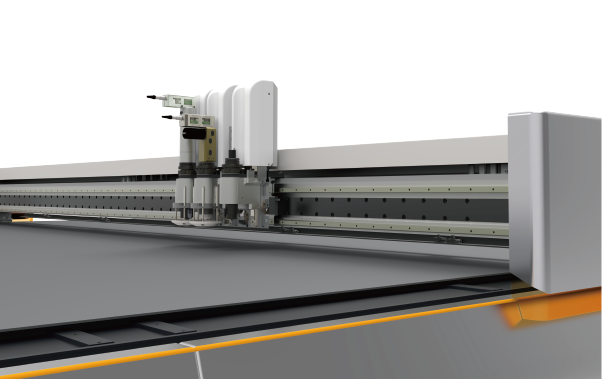

.png "Режущий плоттер IECHO SK2")
-
Модульная стальная рама из качественной углеродистой стали.
Семь основных технологий
-
Удаленная диагностика
-
Интеллектуальная оптимизация
-
Разработка эксклюзивного софта под особенности производства
-
Подключение к различным системам управления
-
Линейные двигатели
-
Модульная рамочная платформа
-
Интеллектуальная инициализация ножа
| Габариты | 2500 х 3200 мм; 3500 х 2700 мм; 3500 х 3521 мм; 2500 х 1600 мм |
| Длина материала (мм) | 1700 |
| Количество прижимных роликов | 2 |
| Максимальная толщина материала (мм) | 50 |
| Мощность вакуумного стола | 7.5 / 9 кВт |
| Оптическое позиционирование | да |
| Скорость резки | 1500 мм/сек |
| Температура | 0 - 40 °C |
| Тип двигателя | Серводвигатель |
| Тип подачи материала | Вакуумный |
| Точность повторения | 0.1 мм |
| Требования к электросети | 220/50 Г/ц, 380 В/50 Гц |
| Функция повторной резки | да |
| Ширина материала (мм) | 3200 |
| Ширина резки (мм) | 3200 |
| Прорезаемые материалы | ПВХ, картон, пробка, органическое стекло, кожа, резина, ткань, холст, и многие другие |
| Рабочие инструменты | Перо, осциллирующий электрический нож, осциллирующий пневматический нож, тангенциальный нож, ротационный нож, ротационный нож с электроприводом, фрезерный модуль, биговочное колесо, нож для резки тонких пленок/надсечек, нож для резки V-образной канавки |
