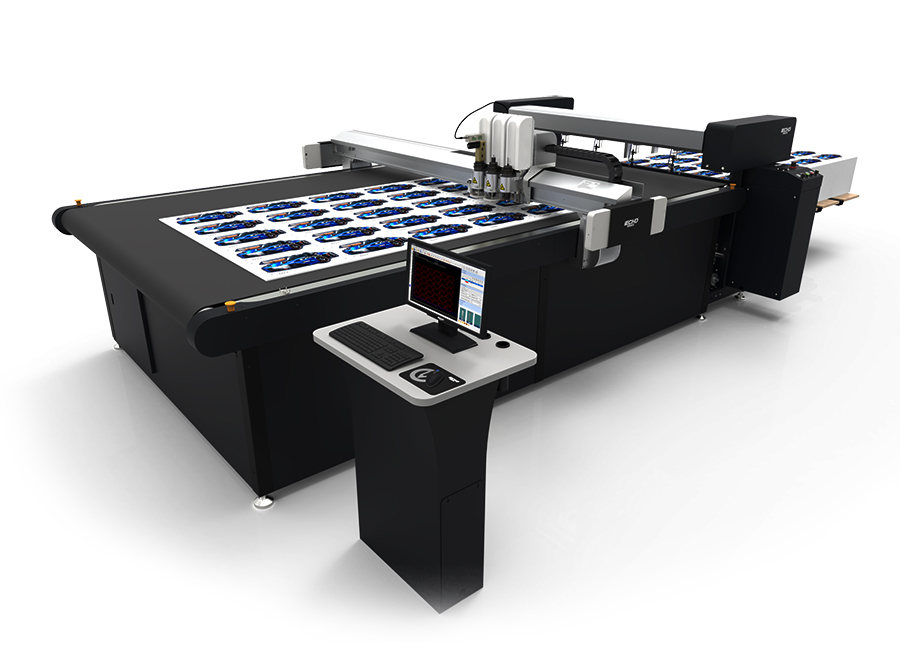

IECHO BK3

IECHO BK3

Универсальная система высокоточной цифровой резки IECHO BK3 может осуществлять резку, надсечку, вырубку, фрезерование, биговку и маркировку с высокой скоростью и высокой точностью. Плоттер оборудован алюминиевым столом и тремя инструментальными вставками. Устройство подачи и приемное устройство повышает производительность системы. IECHO BK3 вполне подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки.

IECHO BK3 оснащен системой фиксации материала, которая повышает производительность и максимально сокращает потребление электроэнергии. Устройство может загружать заготовки в непрерывном режиме, эффективно выполнять протяженные задания, обрабатывать не только листовые, но и рулонные материалы, уменьшать трудозатраты. Система контроля глубины погружения режущего инструмента способствует уменьшению износа, повышает качество резки, поддерживает режим двухэтапного контроля подъема и опускания ножа, существенно уменьшает время процесса.

В устройстве предусмотрена установка системы автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам. Благодаря этому можно избежать ошибок и учесть все особенности вырезаемого изображения. При раскрое тканей, трикотажа, нетканых материалов бесполезно использовать реперные метки для совмещения с контурами резки. В силу их свойств могут возникнуть погрешности. Данную задачу решает система Vision Cut. При раскрое натуральной кожи важно разместить крой так, чтобы максимально минимизировать отходы. В таких случаях используется HD projection system — система, которая проецирует контуры на поверхности заготовки.

Стандартный клиренс плоттера дает возможность обрабатывать материалы толщиной до 50 мм. Опционально увеличив клиренс, можно резать материалы толщиной до 110 мм. С помощью панели управления с сенсорным экраном задаются параметры глубины и скорости резания, происходит управление вакуумной системой, осуществляются подготовительные работы перед основной резкой, контролируются все рабочие процессы. Устройство вырезает самые сложные контуры с очень высокой точностью (0,1 мм).

Особенности:

• Совместимость с большинством программ для проектирования и возможность перехода от ручной резки к высокоскоростному цифровому крою
• Плоттер оборудован алюминиевым столом и тремя инструментальными вставками
• Устройство подачи и приемное устройство повышает производительность системы
• Благодаря автоматическому укладчику система эффективно поддерживает непрерывные производственные процессы
• Резка, надсечка, вырубка, фрезерование, биговка и маркировка с высокой скоростью и высокой точностью
• Аппарат подходит для изготовления прототипов, короткого и массового производства в индустрии наружной рекламы, печати и упаковки

Характеристики



Тип	BK3 1713	BK3 2513	BK3 2517	BK3 3017
Зона резки	1700 мм x 1300 мм	2500 мм x 1300 мм	2500 мм x 1700 мм	3000 мм x 1700 мм
Размер машины	2500 мм x 2100 мм	3200 мм x 2100 мм	3200 мм x 2400 мм	3700 мм x 2400 мм
Максимальная скорость резки	1500 мм/сек
Точность резки	0,1 мм
Максимальная толщина материала	50 мм
Формат данных	DXF, HPGL, PDF
Интерфейс	Последовательный порт
Фиксация материала	Вакуумный стол
Мощность вакуумной помпы	5,5 КВт / 7,5 КВт / 9 КВт
Питание	220 В / 50 Гц, 380 В / 50 Гц
Условия окружающей среды	Температура 0℃-40℃, влажность 20%-80%
