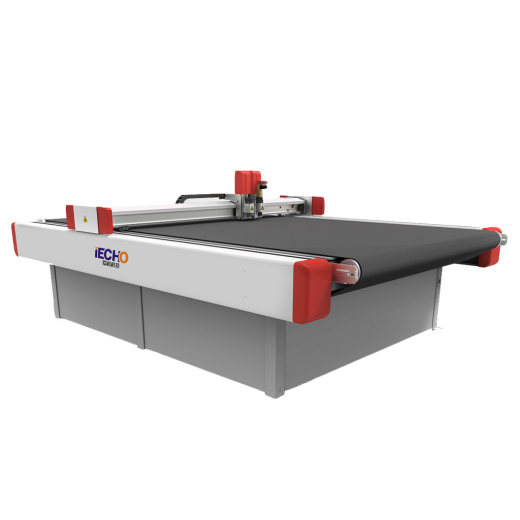

IECHO BK
Универсальные цифровые режущие плоттеры IECHO BK представляет собой интегрированное решение для изготовления прототипов и коротких тиражей. Имеется широкий выбор ножей и биговальных колёс, позволяющих системе грамотно и точно чертить, резать, надрезать, биговать и перфорировать. Система цифровой резки IECHO BK совместима с большинством программ для проектирования и позволяет осуществить бюджетный переход от ручной резки к высокоскоростному цифровому крою, включая быстрое изготовление коротких тиражей.
Плоттер имеет неразборную конструкцию, оснащен однозонным вакуумным столом с акриловой столешницей, оборудован зубчато-ременной передачей.
IECHO BK оснащен системой фиксации материала, которая повышает производительность и максимально сокращает потребление электроэнергии. Устройство может загружать заготовки в непрерывном режиме, эффективно выполнять протяженные задания, обрабатывать не только листовые, но и рулонные материалы, уменьшать трудозатраты.
В устройстве предусмотрена установка системы автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам. Благодаря этому можно избежать ошибок и учесть все особенности вырезаемого изображения.
IECHO BK обрабатывает материалы толщиной до 50 мм. С помощью панели управления с сенсорным экраном задаются параметры глубины и скорости резания, происходит управление вакуумной системой, осуществляются подготовительные работы перед основной резкой, контролируются все рабочие процессы. Устройство вырезает самые сложные контуры с очень высокой точностью (0,1 мм).
Дополнительно режущий плоттер можно укомплектовать системой сканирования или проекционной системой, автоматической системой размотки рулонных материалов или автоподачей листового материала.
- Совместимость с большинством программ для проектирования и возможность перехода от ручной резки к высокоскоростному цифровому крою
- Оптимальное решение по раскрою различных материалов в индустрии упаковки и рекламы
- Идеальный инструмент для производства лекал, раскроя пленок, резины, меха, ковролина, подкладочных и нетканых материалов, сотового поликарбоната, картона, акрила, пластика, гофрокартона, различных тканей, кожи, кожзама и других материалов
- Широкий выбор ножей и биговальных колес, позволяющих системе грамотно и точно начертить, разрезать, надрезать, отбиговать и нанести перфорацию
- Фирменная модульная концепция дает возможность оснастить систему нужными инструментами за несколько простых и быстрых шагов
Характеристики
|
Тип |
BK1311 |
BK1713 |
BK2011 |
BK2516 |
|
Зона резки |
1300 мм x 1100 мм |
1700 мм x 1300 мм |
2000 мм x 1100 мм |
2500 мм x 1600 мм |
|
Размер машины |
2100 мм x 1900 мм |
2500 мм x 2100 мм |
2800 мм x1900 мм |
3300 мм x2400 мм |
|
Максимальная скорость резки |
1000 мм/сек |
|||
|
Точность резки |
0,1 мм |
|||
|
Максимальная толщина материала |
50 мм |
|||
|
Формат данных |
DXF, HPGL, PDF, ISO |
|||
|
Интерфейс |
Последовательный порт |
|||
|
Фиксация материала |
Вакуумная система |
|||
|
Мощность вакуумной помпы |
7,5 Квт / 9 Квт / 11 КВт |
|||
|
Питание |
220 В / 50 Гц, 380 В / 50 Гц |
|||
|
Условия окружающей среды |
Температура 0℃-40℃, влажность 20%-80% |
|||
ИНСТРУМЕНТЫ
|
Универсальный тангенциальный режущий инструмент UСT |
|
Универсальный режущий инструмент предназначен для сквозной резки материалов толщиной до 5 мм. В сравнении с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, т. к. обеспечивает самую высокую скорость резки и низкие затраты на техническое обслуживание. Защитная гильза, оснащенная пружиной, дает возможность осуществлять резку с очень высокой точностью. Имеет три типа держателей для разных лезвий. |
| Биговальный инструмент СТТ |
|
Биговальный инструмент используется для создания складок на гофрированных и аналогичных материалах в местах будущих сгибов. Предназначен для картона, тонких гибких пластиков и других, легко продавливающихся материалов. Инструмент может осуществлять биговку гофрированного материала вдоль или поперек его структуры без каких-либо повреждений его поверхности. |
| Инструмент для маркировки UDT и PEN |
|
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета. Для инструмента PEN нужен отдельный модуль. |
|
Электрический осциллирующий инструмент EOT |
|
Подходит для резки мягких и жестких материалов, в том числе и резины, ПВХ, композитных панелей, полимеров, пластиков. Работает от электропривода. Ход ножа 1 мм и частота колебаний 18 000 в минуту. Для ЕОТ предусмотрены лезвия нескольких видов. |

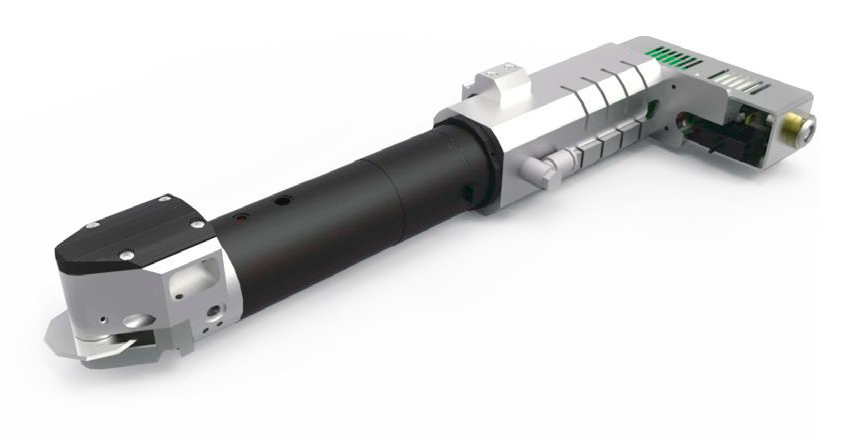

| Ротационный инструмент PRT |
|
Его 10-гранный вращающийся нож с электроприводом может обрабатывать материалы с низкой температурой плавления. Сжатый воздух защищает инструмент от остаточных волокон и других отходов. Идеально подходит для резки технических тканей, препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна. |
| Пневматический осциллирующий нож POT |
|
Имеет большую амплитуду колебания ножа в вертикальной плоскости и большее усилие, что позволяет обрабатывать более твердые материалы толщиной до 60 мм. |
| Высокоскоростной фрезерный инструмент RZ |
|
Высокоскоростной фрезерный инструмент с частотой вращения шпинделя более 60 000 оборотов в минуту с мощностью 350 Вт применяется для резки и гравировки материалов различной твердости. Он оснащен мощным пылесосом, который позволяет эффективно очищать обрабатываемую поверхность, что сводит к минимуму запыление помещения, а система воздушного охлаждения продлевает срок службы шпинделя и лопастей. |
| Инструмент KissCutTool |
|
Отлично справится с надсечкой и резкой тонких материалов - пленки, фольги, бумаги, наклеек и пр. Он может с большой скоростью резать материал с точной настройкой глубины реза, точно разрезая верхний слой, не повреждая нижний. |

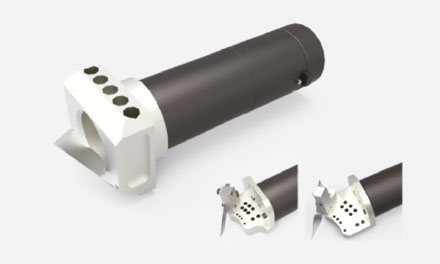

| Инструмент V-CUT |
|
Инструмент для резки под углом, применяемый, например, для изготовления сложных конструкций из пеноматериалов и сотового картона. Нож этого инструмента может быть установлен под углом от 0 до 45 градусов. |
